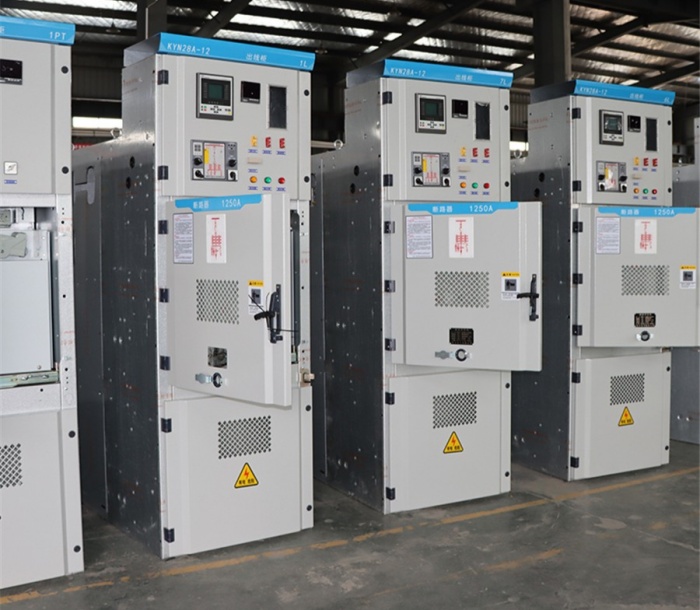

产品名称：KYN28A-12户内金属铠装中置式开关设备

更新时间：2025-05-21 15:53:58

产品详情

产品符合标准

GB3906-2006《3.6-40.5kV交流金属开关设备和控制设备》 IEC298《额定电压1kV以上至72.5kV交流金属开关设备和控制设备》

GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

DL/T404-1997《户内交流高压开关柜订货技术条件》

结构特点

产品由柜体和可抽出部分(手车)两部分组成，柜体结构均采用敷铝锌板或镀锌板组合而成。

用金属隔板分隔为断路器室(手车室)、主母线室、电缆室和继电器仪表室，并且所有金属结构均可靠接地，主回路系统的各隔室均设有独立的压力释放通道。

简单有效的“五防”联锁装置，能够有效防止:

1.防止误分、误合断路器;

2.防止带负荷推拉断路器手车;

3.防止接地开关处于闭合状态时关合断路器;

4.防止带电运行时误合接地开关;

5.防止误入带电间隔。

说明

●可选配ZN63A(VS1)、VD4、ZN21、3AH及VEP真空断路器，VC7真空接触器负荷开关及隔离开关等。

●根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，相同用途的手车具有良好的互换性。

●断路器室和电缆室可分别加装加热器，防止凝露和腐蚀发生。

●开关柜的外壳防护等级达到IP4X，隔室之间及断路器室门打开时防护等级为IP2X。
